分類

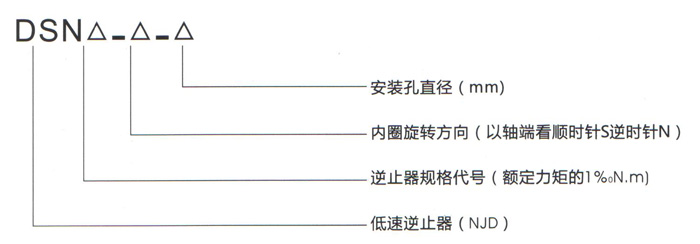

型號定義
dsn逆止器(NJD)330-3-300表示符合Q/ZJK2-2004標準的低速逆止器,額定力矩為330000N.m，內圈自由旋向為順 時針方向，內圈安裝孔徑為300。
技術參數
逆止器在使用前應對照產品標牌的技術要求是否能完全滿足主機所需參數,主要技術參數見表2。逆止器的外 形見外結構尺寸。
型號 | 額定逆止 | 內圈zui局轉 | 空轉阻 | zui大孔徑Φ | zui大質量kg |
DSN(NJD)052 | 25000 | 130 | 32 | 160 | 112 |
DSN(NJD)038 | 38000 | 130 | 40 | 200 | 182 |
DSN(NJD)050 | 50000 | 100 | 68 | 220 | 354 |
DSN(NJD)090 | 90000 | 100 | 95 | 250 | 644 |
DSN(NJD)130 | 130000 | 90 | 86 | 270 | 755 |
DSN(NJD)200 | 200000 | 90 | 100 | 300 | 1088 |
DSN(NJD)280 | 280000 | 90 | 128 | 320 | 1426 |
DSN(NJD)330 | 330000 | 80 | 145 | 350 | 1921 |
DSN(NJD)530 | 530000 | 80 | 200 | 420 | 2945 |
DSN(NJD)710 | 710000 | 80 | 225 | 450 | 3518 |
DSN(NJD)1000 | 1000000 | 70 | 258 | 510 | 4442 |
DSN(NJD)1300 | 1300000 | 60 | 330 | 540 | 5213 |
DSN(NJD)1700 | 1700000 | 50 | 420 | 620 | 7005 |

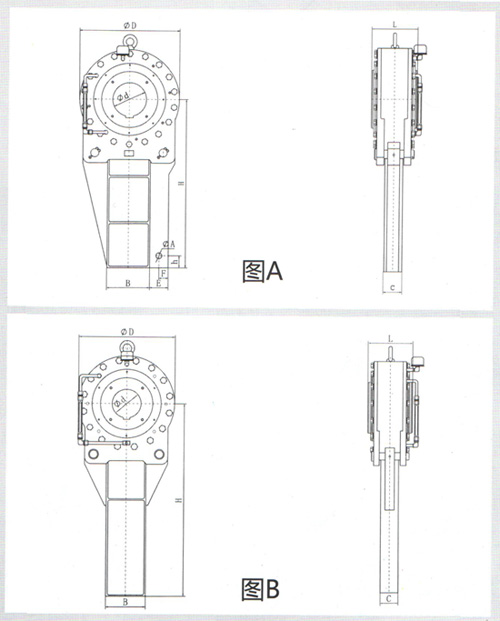

外結構尺寸
型號 | A | B | C | D | E | F | H | h | L |
DSN(NJD)052 | - | 140 | 80 | 360 | - | - | 800 | - | 150 |
DSN(NJD)038 | - | 160 | 88 | 430 | - | - | 850 | - | 160 |
DSN(NJD)050 | - | 200 | 102 | 500 | - | - | 1000 | - | 240 |
DSN(NJD)090 | - | 250 | 120 | 600 | - | - | 1200 | - | 290 |
DSN(NJD)130 | 40 | 280 | 120 | 650 | 120 | 60 | 1100 | 80 | 290 |
DSN(NJD)200 | 45 | 320 | 130 | 780 | 135 | 60 | 1300 | 80 | 290 |
DSN(NJD)280 | 50 | 360 | 140 | 850 | 150 | 70 | 1500 | 100 | 320 |
DSN(NJD)330 | 55 | 400 | 140 | 930 | 160 | 70 | 1600 | 100 | 360 |
DSN(NJD)530 | 60 | 450 | 150 | 1030 | 180 | 80 | 1800 | 120 | 450 |
DSN(NJD)710 | 70 | 500 | 160 | 1090 | 210 | 100 | 2000 | 20 | 480 |
DSN(NJD)1000 | 80 | 560 | 170 | 1200 | 230 | 110 | 2200 | 150 | 500 |
DSN(NJD)1300 | 80 | 630 | 180 | 1300 | 230 | 110 | 2400 | 150 | 500 |
DSN(NJD)1700 | 90 | 700 | 180 | 1450 | 250 | 120 | 2500 | 180 | 540 |
鍵的設計
注意：軸孔不得使用滑槽或禊鍵類的連接,它會使內圈受力后變形。

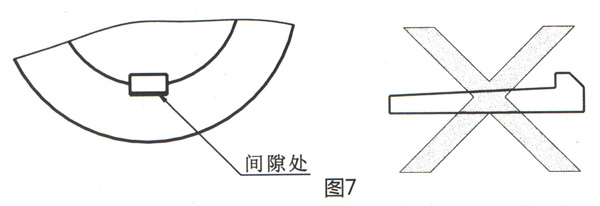

軸孔主要為平鍵連接，逆止器內圈與鍵的連接平面之間應留有間隙見圖7 ,軸孔的鍵槽與公差應符合表7的規定，平鍵 應符合GB/T1095-1979的規定，也可經公司技術部門書面認可后按客戶要求生產。
表軸孔鍵槽與公差GB/1095-1979 D10
公稱直徑大一至 | 槽寬 | 軸公差 | 孔公差 | 槽 | 孔 | 軸孔深公差 |
65-75 | 20 | +0.052+0.000 | +0.149+0.065 | 7.5 | 4.9 | +0.200+0.000 |
75- 85 | 22 | +0.052 +0.000 | +0.149+0.065 | 9 | 5.4 | +0.200+0.000 |
85- 95 | 25 | +0.052+0.000 | +0.149+0.065 | 9 | 5.4 | +0.200+0.000 |
95-110 | 28 | +0.052 +0.000 | +0.149+0.065 | 10 | 6.4 | +0.200+0.000 |
110-130 | 32 | +0.062+0.000 | +0.180+0.080 | 11 | 7.4 | +0.200+0.000 |
130-150 | 36 | +0.062+0.000 | +0.180+0.080 | 12 | 8.4 | +0.200+0.000 |
150-170 | 40 | +0.062 +0.000 | +0.180+0.080 | 13 | 9.4 | +0.200+0.000 |
170-200 | 45 | +0.062+0.000 | +0.180+0.080 | 15 | 10.4 | +0.200+0.000 |
200-230 | 50 | +0.062 +0.000 | +0.180+0.080 | 17 | 11.4 | +0.200+0.000 |
230-260 | 56 | +0.074+0.000 | +0.220+0.100 | 20 | 12.4 | +0.300+0.000 |
260-290 | 63 | +0.074 +0.000 | +0.220+0.100 | 20 | 12.4 | +0.300+0.000 |
290-330 | 70 | +0.074+0.000 | +0.220+0.100 | 22 | 14.4 | +0.300+0.000 |
330-380 | 80 | +0.074+0.000 | +0.220+0.100 | 25 | 15.4 | +0.300+0.000 |
380.440 | 90 | +0.087+0.000 | +0.260+0.120 | 28 | 17.4 | +0.300 +0.000 |
440-500 | 100 | +0.087+0.000 | +0.260+0.120 | 31 | 19.5 | +0.300+0.000 |
防轉擋鐵的設計

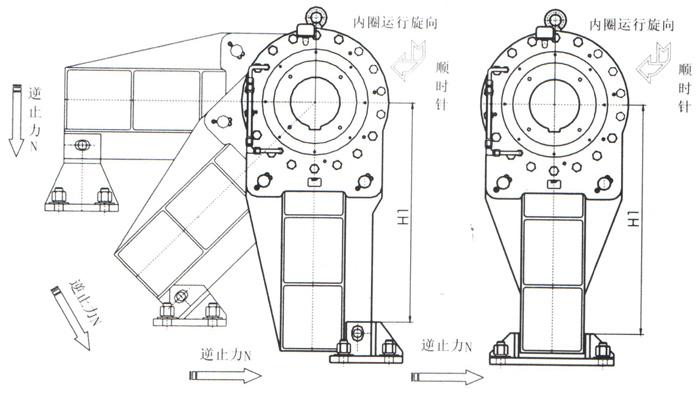

防轉擋鐵是用來固定逆止器力臂，它必需有足夠的抗剪切（壓力）強度，根據用戶所選力臂長短不一時，其 所須的抗剪切強度也隨之變化，可參見公式1的計算。標準長度的力臂所需的zui小抗剪切強度見下表和下圖.
當銷孔安裝時，擋鐵上的銷孔必須是長孔，長孔的方向應與力臂的安裝角度相同，以免使逆止器外圈受到 徑向力。在逆止器受逆止力時擋鐵上的銷是不受力的，它作用于正常運行時的防轉。
防轉擋鐵所需zui小剪切力
型 號 | 力臂受力長H1 | 逆止力N |
DSN(NJD)052 | 700 | 53571 |
DSN(NJD)038 | 750 | 75999 |
DSN(NJD)050 | 880 | 102272 |
DSN(NJD)090 | 1080 | 129807 |
DSN(NJD)130 | 940 | 207446 |
DSN(NJD)200 | 1140 | 263157 |
DSN(NJD)280 | 1300 | 323076 |
DSN(NJD)330 | 1400 | 353571 |
DSN(NJD)530 | 1560 | 509615 |
DSN(NJD)710 | 1760 | 605113 |
DSN(NJD)1000 | 1900 | 789473 |
DSN(NJD)1300 | 2100 | 928571 |
DSN(NJD)1700 | 2140 | 1191588 |
注意：逆止力等于擋鐵剪切力運行阻力與逆止力相反
